電動調節閥
當前位置：首頁-產品中心-電動調節閥電動高溫蒸汽調節閥

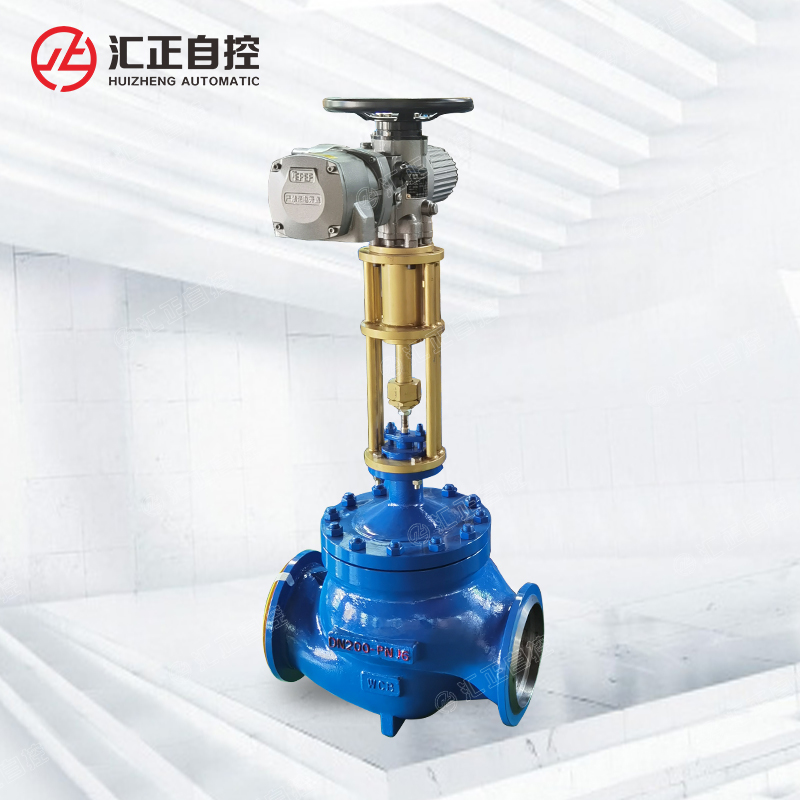

ZDLPG電動高溫蒸汽調節閥是由3810系列電子式電動執行機構和高溫調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V?DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動高溫調節閥調節機構采用平衡式閥塞結構，電子式電動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度壓力較大等特點。電子式電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。
可配置3410系列開關型電動執行器，只控制高溫高壓介質的通斷。
可配置防爆型電動執行器，滿足苛刻工況和危險易燃易爆場所。（電動執行器詳細資料請閱我公司網站電動執行器部分或垂詢我公司）
一、ZDLPG電動高溫蒸汽調節閥主要技術參數
二、ZDLPG電動高溫蒸汽調節閥閥體部分
1、閥芯形式：單座，籠式，套筒。
2、流量特性：線性，等百分比。
3、閥體形式：直通鑄造球形閥。
4、公稱通徑：DN25~300mm
5、公稱壓力：1.6-6.4MPa
6、法蘭標準：GB/T9113、 JB/T79
7、閥蓋形式：高溫型+230～+450℃、超高溫型+230～+560℃ 。
8、密封填料：金屬石墨纏繞墊片、柔性石墨、碳纖維填料。
三、ZDLPG電動高溫蒸汽調節閥執行機構
執行器型號 | 3810L，3410L直行程系列 |
主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V?DC、輸出信號：4-20mA?DC |
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
環境溫度：-25～+70℃、環境濕度：≤95% |
四、ZDLPG電動高溫蒸汽調節閥主要零件材料
1 | 閥體 | WCB | CF8 | CF8M | CF3M |
2 | 閥座、套筒 | 304 | 304 | 316 | 316L |
3 | 閥芯 | 304 | 304 | 316 | 316L |
4 | 導向套、并帽 | 304 | 304 | 316 | 316L |
5 | 閥蓋 | WCB | CF8 | CF8M | CF3M |
6 | 閥桿 | 304 | 304 | 316 | 316L |
7 | 散熱片 | 304 | 304 | 316 | 316L |
8 | 填料 | PTFE/柔性石墨 | |||
9 | 彈簧 | 65Mn | 304 | 316 | 316L |
10 | 螺母 | 304 | 304 | 316 | 316L |
五、ZDLPG電動高溫蒸汽調節閥主要性能指標
項目 | 指標值 | ||
基本誤差% | 配3810L±2.5； | ||
回差% | 配381L ±2.0； | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量 | ||
可調范圍R | 30：1 | ||
六、ZDLPG電動高溫蒸汽調節閥 額定流量系數Kv、允許壓差
DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑 (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數KV | 單座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
籠式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
額定行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
允許壓差(MPa) | 單座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 |
籠式 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2.0 | |
套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
七、ZDLPG電動高溫蒸汽調節閥外形連接尺寸
公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
H1 | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
H2 | 396 | 428 | 428 | 436 | 415 | 464 | 507 | 690 | 840 | 632 | 725 | 882 | |
H | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
八ZDLPG電動高溫蒸汽調節閥訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
